I-O DATA HDL-Z4WS系列NAS安装威联通系统更新

这款机器是QNAP定制的，主板和TS-459/659/869通用，BIOS可能是一样的（目前还没找到QNAP同款机的BIOS刷定试验），几款机器的最大区别是硬盘笼子内哪块SATA接口板，不同型号机器接口板区别在有没SATA接口芯片和芯片数量不同，这个可能在安装系统时由firmware检测识别，所以I-O DATA这款机器安装TS-459 PRO的firmware时，由于接口板不一样，系统软件识别出的硬盘位置顺序对不上和顺序颠倒，变成只有2个盘位可以使用，只能安装6盘位的TS-659系统才可以用到4个盘位。下面是安装TS-659 PRO firmware的图文过程 1：下载TS-659 PRO完整版firmware（大约500M），用IMG写入工具（如Win32DiskImager）写入到U盘。

百度了下，下面可以参考下 工厂版镜像，型号是TS-459或TS-659,2盘位的选459,4盘位的选659. http://eu1.qnap.com/Storage/tsd/ ... _20110609-1.1.4.img http://eu1.qnap.com/Storage/tsd/ ... _20110609-1.1.4.img

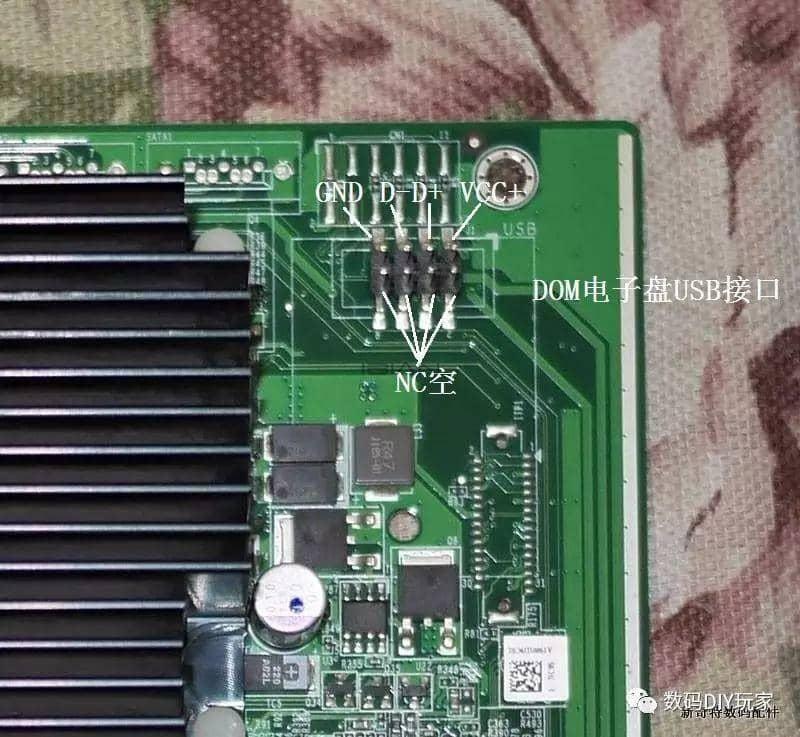

  2：将写好的U盘插到主板的DOM接口（需要转接板），U盘插外面的USB口是不能顺利进入安装firmware状态的。这款OEM机器没有自带DOM电子盘，DOM接口的定义和市面售的电子盘可能不一样，手上有电子盘的请看清楚是一致的才接上，打算购买电子盘的请询问卖家确定才购买。

编者是照上图主板DOM接口定义，用USB转接线（电脑主板USB前置或扩展哪种，某宝也有出售）接U盘代替电子盘的。

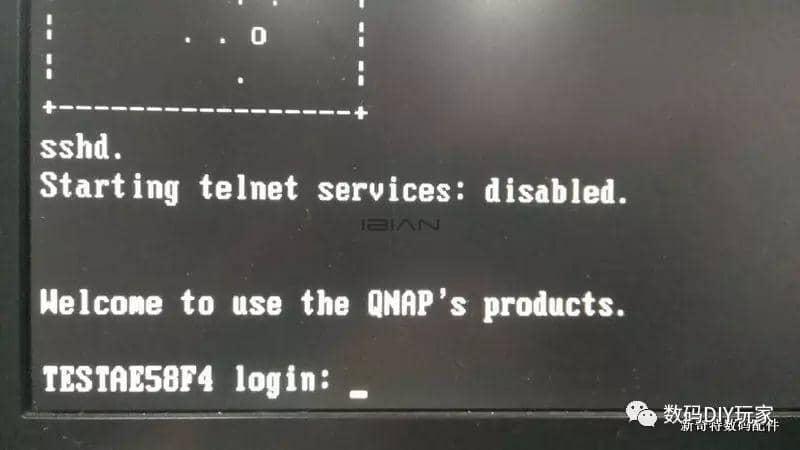

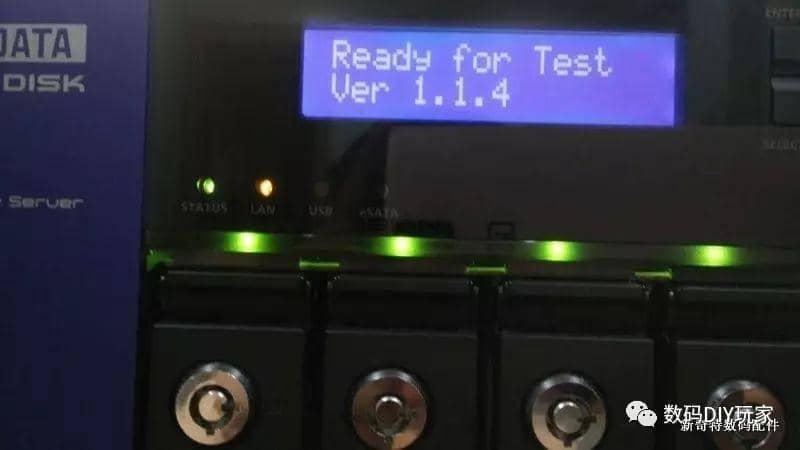

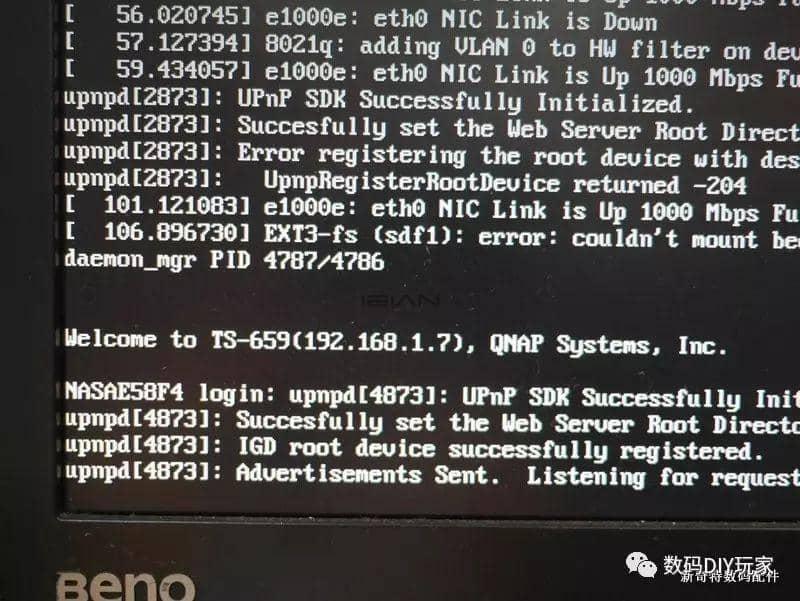

3：NAS主机连接显示器，至少插上一个硬盘开机。因为是OEM机型，安装QNAP电脑端Qfinder软件是不能发现NAS主机的，只能另想办法完成安装和管理NAS。当NAS的LCD显示ready for test ver 1.1.4和NAS外接显示器显示login时



在另一台电脑的浏览器输入IP地址（如192.168.1.6：8080，第一次安装不知道IP地址时需进路由器查看，IP地址后面一定要加上冒号和8080），通过WEP页面提示完成硬盘安装，WEP页面右上角有中英文选择。

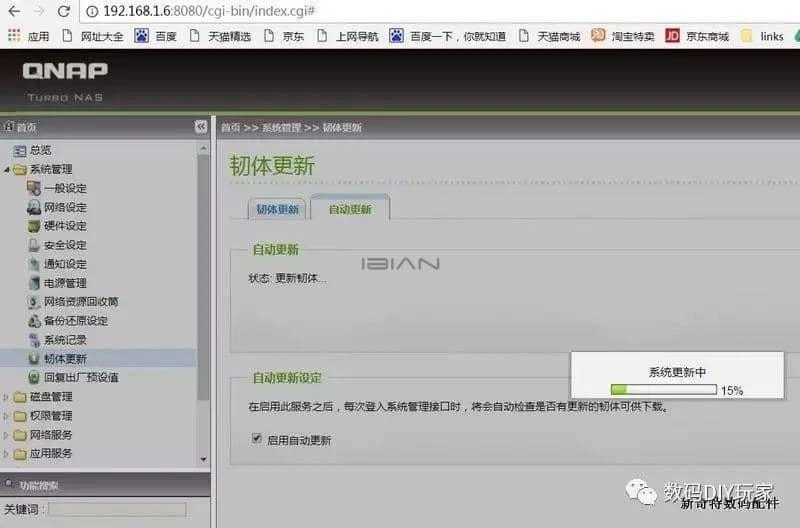

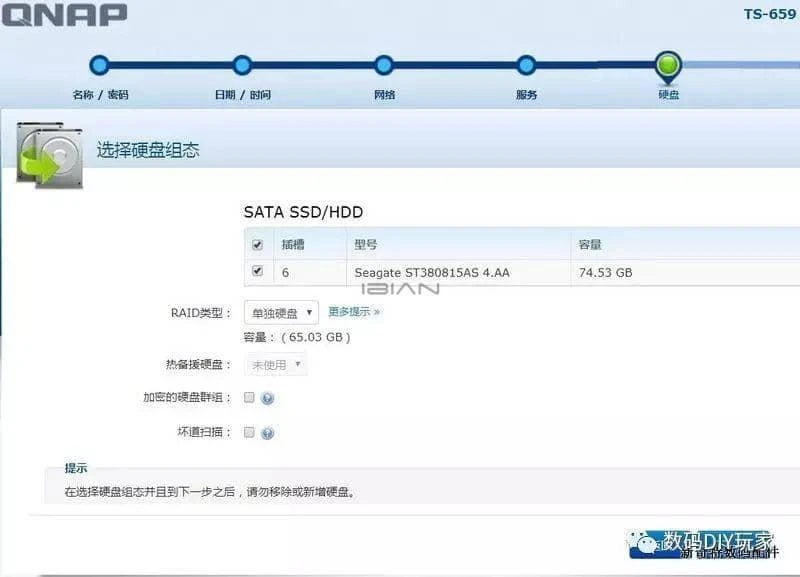

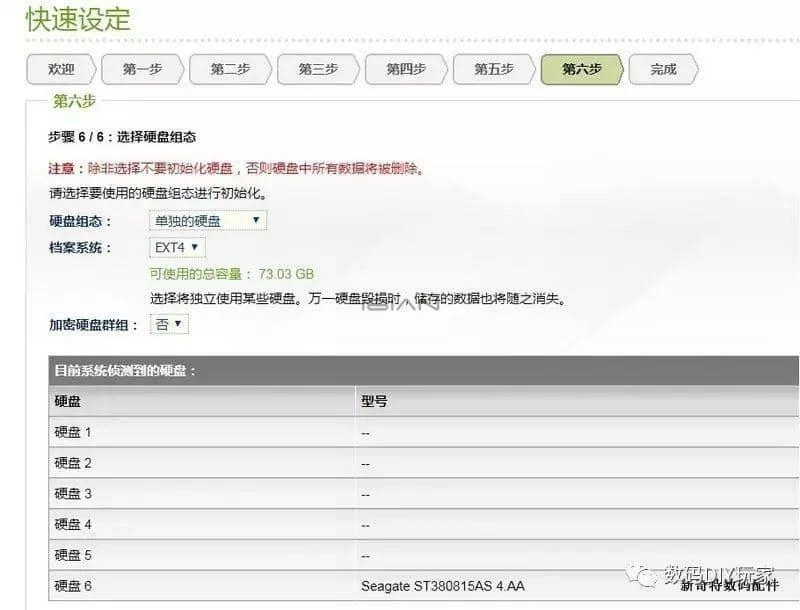

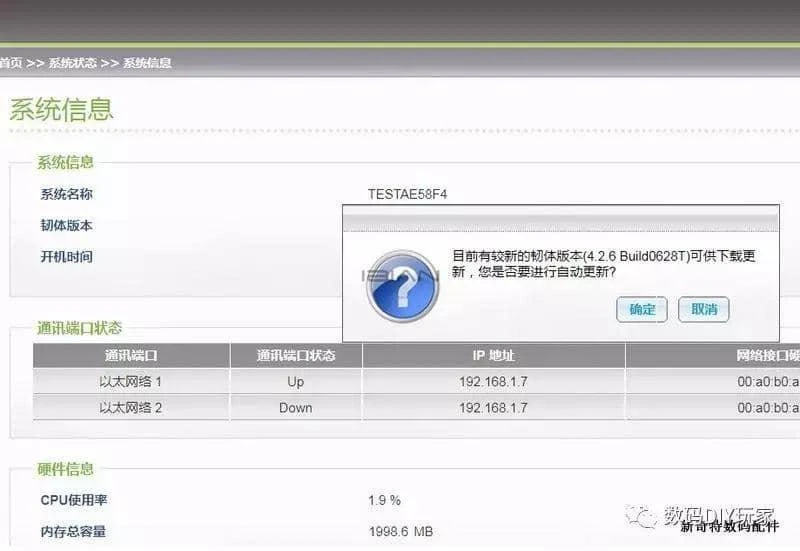

4:编者是用一个硬盘插入硬盘笼硬盘1位置示范安装的，使用系统默认用户名称admin,密码admin，上图可以看到系统软件将硬盘1识别为硬盘6，和机器上的硬盘位顺序颠倒了。安装完成后照提示设定DNS为自动获取，最好IP地址也设定为固定的，方便以后管理。第一次安装完进入管理还是测试版本，在线升级最新firmware才会变为正式版本系统

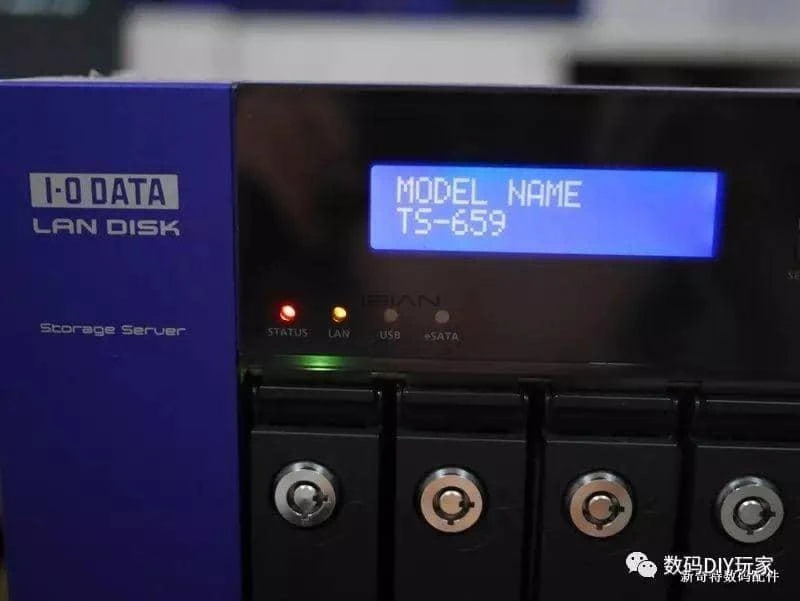

更新完成重启后，NAS这边的屏幕可以显示当前IP地址了

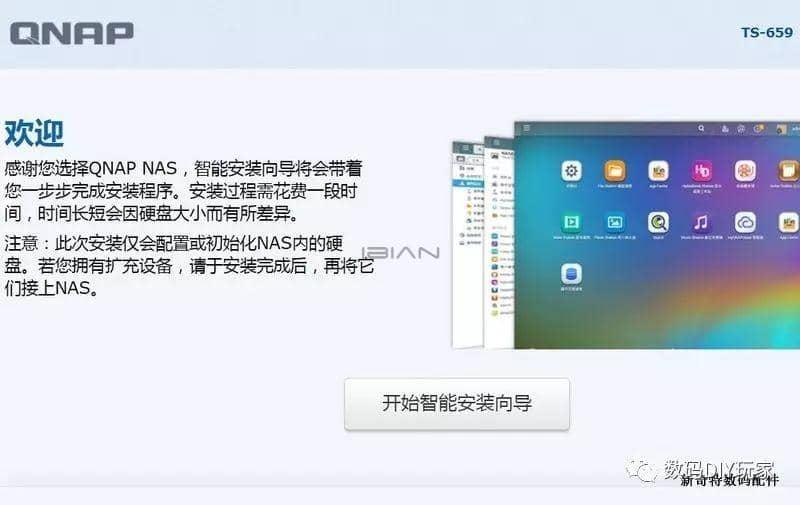

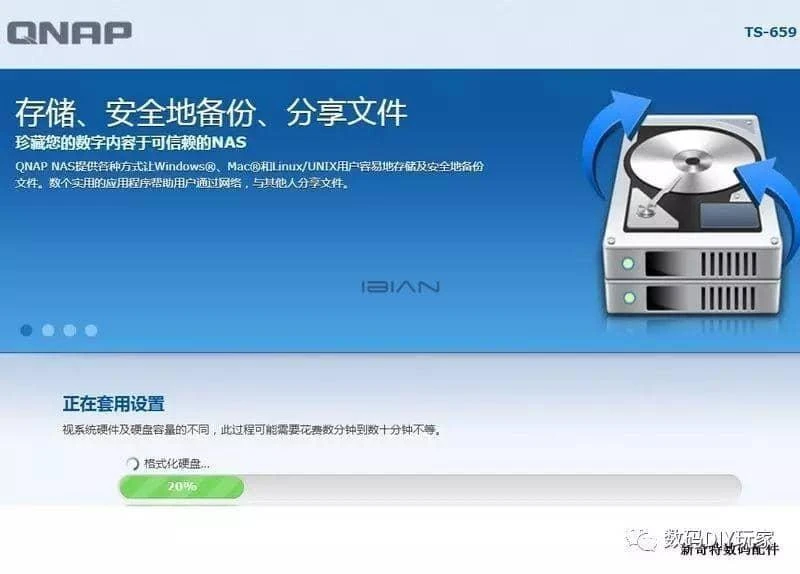

  5：更新完最新的firmware，还要重新安装初始化一次，这时的界面比第一次安装的漂亮

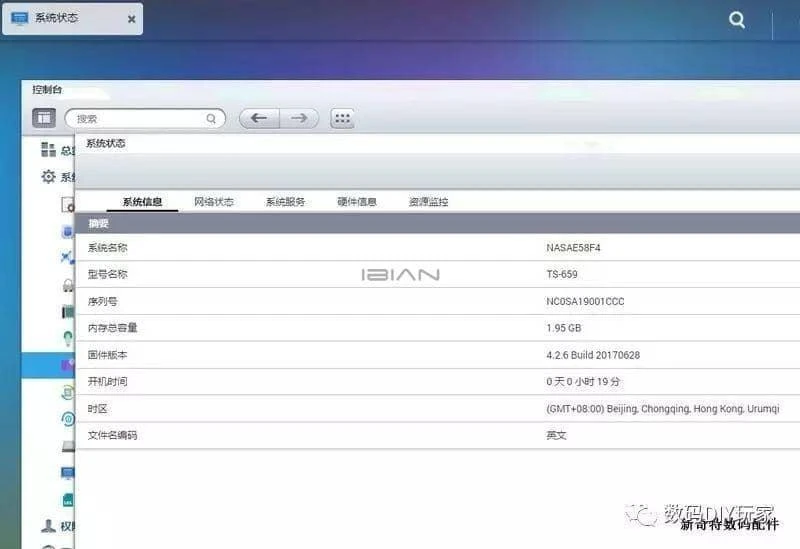

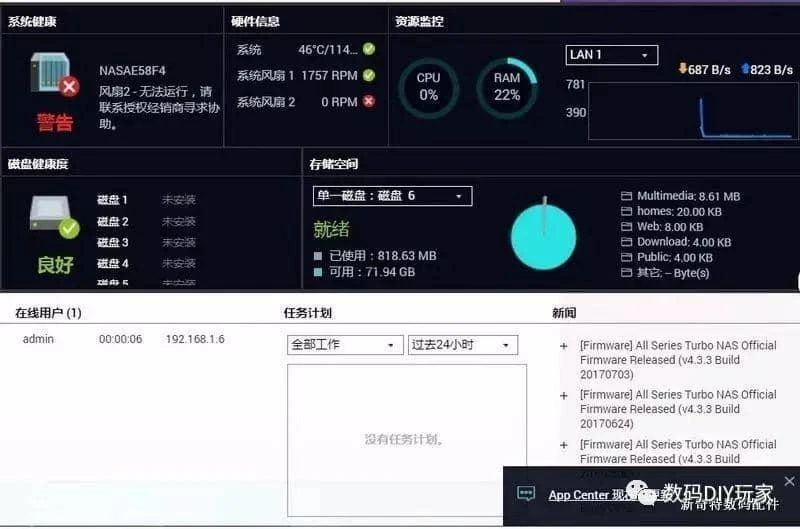

  6：初始化完成就安装好了，输入管理者名称和密码进入管理。系统软件显示6个硬盘位，4盘的I-O DATA机器只能使用6、4、5、3（毕竟不是真正的TS-659 PRO硬件)

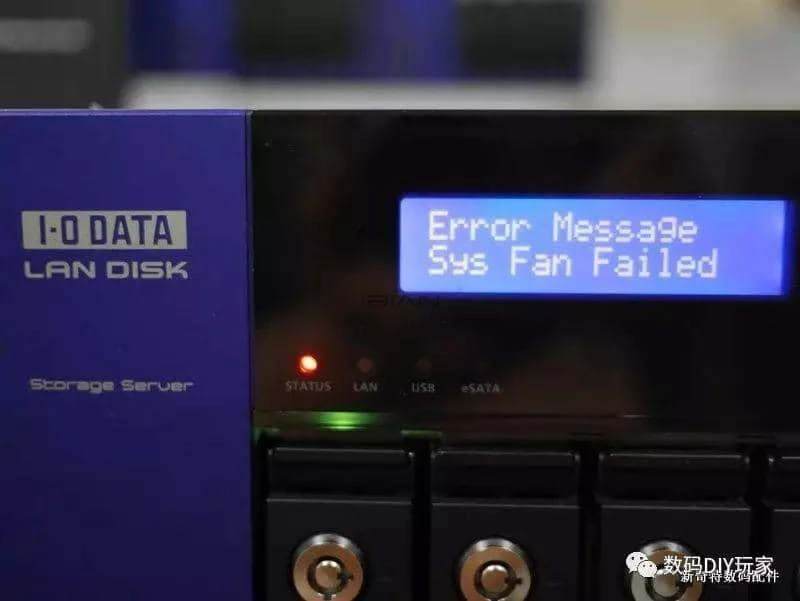

TS-659机器是有2个散热风扇的，4盘的机器安装它的firmware后会隔几分钟有“哔”报警音、面板显示风扇错误，需要在机器内留空的风扇接口增加一个风扇才不会有报警音（或者系统内设置不报警）。

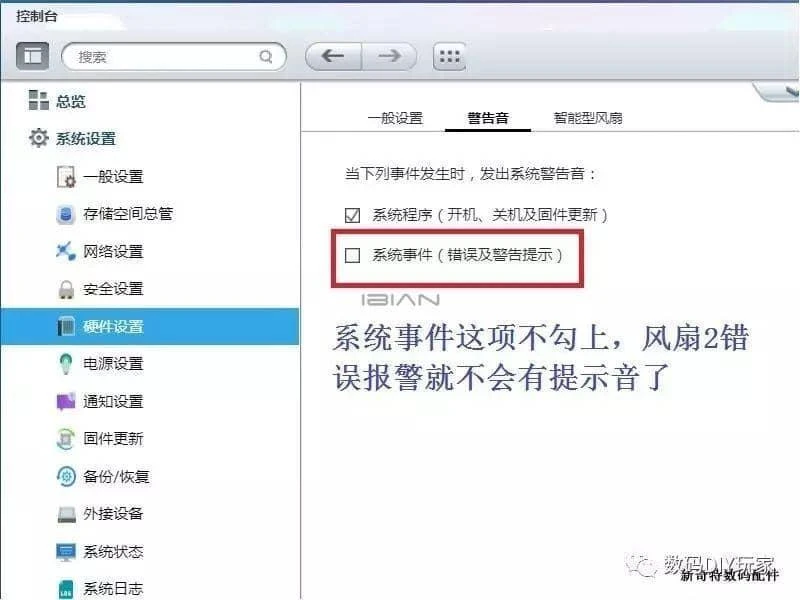

到此I-O DATA NAS安装威联通系统完成，功能上和正版机器没有区别，不完美的地方在上文已提到了，欢迎网友提供更好的解决方法和提供TS-459 PRO的BIOS来试验。 7月22日更新： 不增加风扇2关闭风扇错误报警音设置

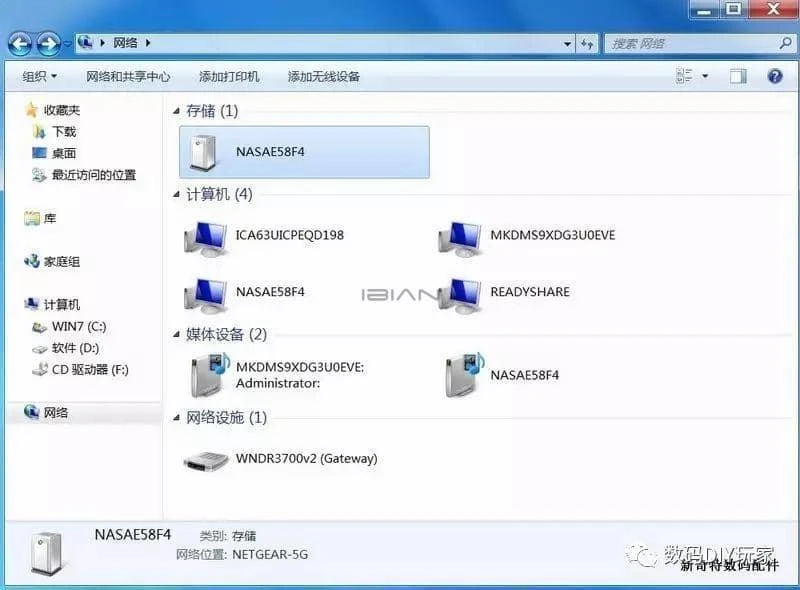

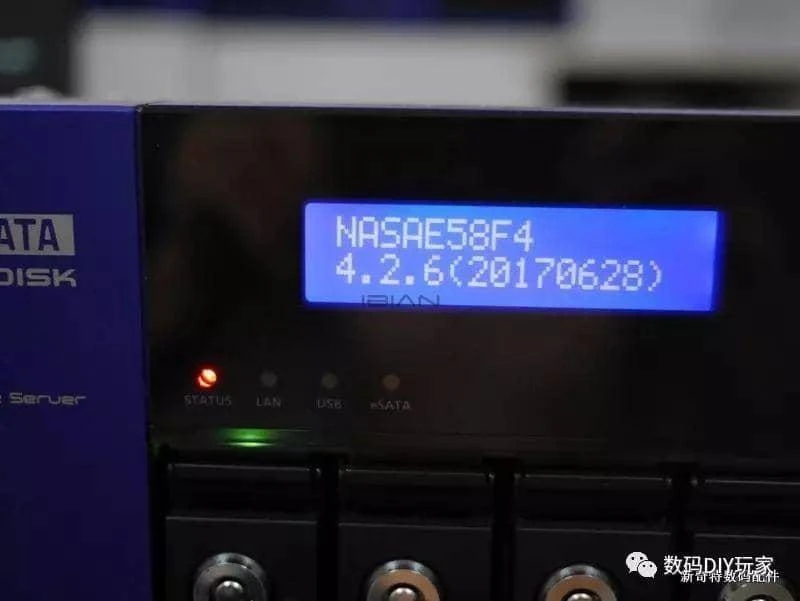

安装好和更新完最新firmware后，就算不连接显示器、通过操作NAS面板LCD内容也可以查看到当前IP地址；在没有Qfinder辅佐下，电脑端管理也可以在网络邻居里找到NAS，点击就可以进入WEP页面管理

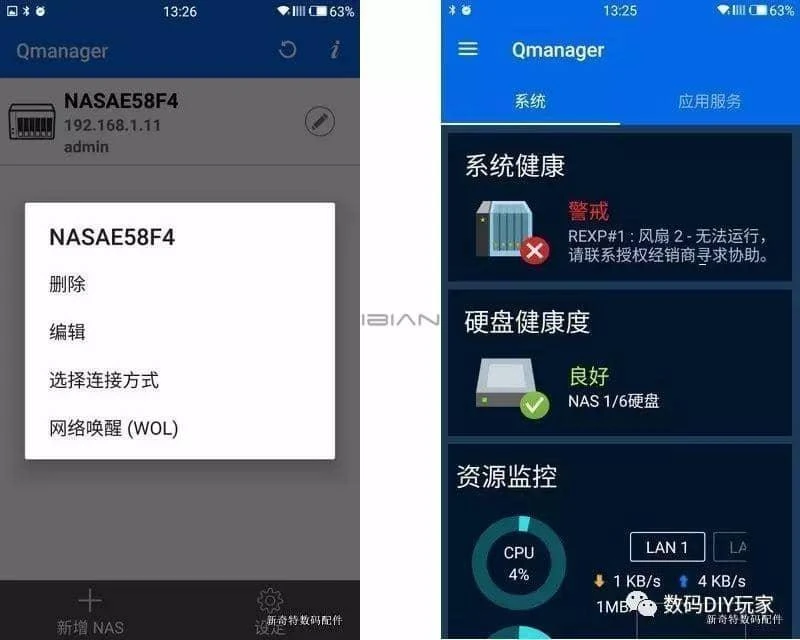

手机端安装Qmanager软件（APP）也可以管理NAS，不过部份内容需要手机有google play服务，不过能浏览到些少外邦网络内容都得感谢长城了
